产品介绍：聚乙烯（PE）是目前全球产量最大、应用最广泛的通用塑料，通过乙烯单体在催化剂作用下聚合而成。根据聚合工艺和密度差异，主要分为低密度聚乙烯（LDPE）、高密度聚乙烯（HDPE）和线性低密度聚乙烯（LLDPE）三大类。其分子链结构规整，结晶度较高，赋予了材料优良的耐低温性能（可耐-70℃）、卓越的化学稳定性和优异的电绝缘性，且无毒无味，适合与食品接触。

PE的加工适应性极强，可通过多种工艺成型。薄膜制品（如LDPE吹塑膜）广泛应用于食品包装、农用地膜和垃圾袋；注塑制品包括各类容器、玩具和日用品；HDPE挤出管材因其耐腐蚀性和柔韧性，被广泛用于燃气输送和市政给排水工程；吹塑成型则用于生产中空容器如洗发水瓶、化工桶等。此外，交联聚乙烯（PEX）管材在地暖系统中表现优异。

针对PE的加工设备，单螺杆挤出机是生产管材、薄膜和片材的核心设备，其螺杆设计需保证物料在较低温度下实现均匀塑化，避免热降解。吹膜机头需采用螺旋芯棒式结构以确保膜厚均匀；注塑机则要求塑化系统具备高长径比，以适应不同熔融指数的PE原料。随着技术发展，多层共挤技术显著提升了PE包装材料的阻隔性能，而高速自动化生产线则大幅提高了生产效率。

产品介绍：聚丙烯（PP）是一种半结晶热塑性塑料，由丙烯单体在齐格勒-纳塔催化剂作用下聚合而成。其密度仅为0.90-0.91 g/cm³，是通用塑料中最轻的品种。PP具有优异的力学性能，包括高拉伸强度、良好的刚性和表面硬度，同时耐热性突出，可在120℃下连续使用，热变形温度高于PE。此外，其优异的耐应力开裂性和化学稳定性使其适用于多种环境。

PP的应用领域极为广泛。注塑成型制品包括汽车保险杠、仪表板、家电外壳（如洗衣机内桶）、食品容器（如微波炉餐盒）和医用注射器等；挤出成型产品有PP管材、片材和打包带；纤维级PP用于生产无纺布、地毯底布和绳索；双向拉伸聚丙烯薄膜（BOPP）因其高透明度和力学性能，成为食品包装、胶带基材的首选材料。此外，共聚PP在低温抗冲击方面表现更优。

加工PP的关键设备包括高效注塑机和挤出机。由于PP的熔体流动指数范围宽，注塑机需配备长径比大于20的螺杆，并采用渐变型螺杆设计以确保塑化均匀。挤出生产BOPP薄膜时，需配置精密的多层模头和急冷辊系统，以实现分子链的定向排列。对于管材挤出，真空定径和喷淋冷却装置是保证尺寸精度的核心。近年来，高熔体强度PP的出现使得发泡挤出和热成型工艺成为新的增长点。

产品介绍：聚氯乙烯（PVC）是由氯乙烯单体经自由基聚合反应生成的热塑性塑料，是全球第二大通用塑料。其分子链中含有氯原子，赋予了材料优异的阻燃性（离火自熄）、耐化学腐蚀性和良好的电绝缘性。PVC分为硬质和软质两种：硬质PVC强度高、刚性好；软质PVC通过添加增塑剂获得柔韧性和弹性。

PVC的应用覆盖建筑、电气、医疗等多个领域。硬质PVC主要用于挤出生产给排水管道、门窗异型材、电线套管和板材；注塑成型可制造管件、阀门和电气零件。软质PVC则通过压延或挤出生产薄膜、电线电缆绝缘层、人造革和医用输液管。此外，PVC糊树脂可用于搪塑成型，生产玩具和汽车仪表板表皮。

加工PVC的设备需特别考虑其热稳定性，因为PVC在高温下易分解产生氯化氢。双螺杆挤出机是生产PVC管材和型材的主流设备，其混炼效果好且停留时间短。锥形双螺杆设计尤其适合粉料直接加工。压延生产线用于生产PVC薄膜，需配备精密辊筒和温度控制系统。注塑机则需采用耐腐蚀螺杆和料筒，并严格控制料温。

产品介绍：聚苯乙烯（PS）由苯乙烯单体通过自由基聚合而成，是一种非晶态透明塑料，具有极高的透光率（可达90%），仅次于PMMA。PS以其尺寸稳定性好、刚性高、电绝缘性优异和成型加工方便而著称。但其耐热性较差（长期使用温度低于80℃），且质脆、耐冲击性差，限制了其应用范围。

PS的应用主要集中在注塑成型和挤出成型领域。注塑制品包括一次性餐具（杯子、盘子）、化妆品包装盒、玩具、家用电器外壳和日用品。高抗冲聚苯乙烯（HIPS）通过添加橡胶增韧，显著提升了抗冲击性能，常用于冰箱内衬和空调外壳。挤出发泡PS（XPS和EPS）是优良的保温隔热材料，广泛用于建筑外墙保温和冷链包装。

加工PS的设备主要包括注塑机和挤出机。由于PS的熔融指数较高且热稳定性好，加工窗口较宽，普通单螺杆注塑机即可满足要求。生产发泡PS（EPS）需要专用的预发泡机和板材成型机，通过蒸汽加热使发泡剂膨胀。XPS挤出发泡生产线则需配备特殊的发泡剂注入系统和冷却定型装置，以确保形成均匀的闭孔结构。

产品介绍：ABS是由丙烯腈（A）、丁二烯（B）和苯乙烯（S）三种单体共聚而成的热塑性塑料。它完美结合了三种组分的特性：丙烯腈赋予耐化学性和热稳定性，丁二烯提供韧性和抗冲击性，苯乙烯贡献刚性、光泽和加工流动性。ABS的综合力学性能优异，具有高抗冲击强度、良好的耐热性和表面硬度。

ABS是最重要的工程塑料之一，广泛用于电子电器外壳（如电视机、电脑显示器、打印机）、汽车零部件（仪表板、内饰件）、家用电器（吸尘器、电吹风）、玩具（尤其是乐高积木）和日用消费品。ABS也常用于电镀件，如汽车格栅和门把手。近年来，耐热级、阻燃级和抗静电级ABS满足了不同特殊领域的需求。

注塑成型是ABS最主要的加工方式，由于ABS的吸湿性较强，加工前必须进行干燥（80-90℃，2-4小时）。注塑机需配备较高的锁模力和多级注射控制系统，以成型复杂精密零件。挤出成型用于生产ABS板材和管材，板材经热成型可制成冰箱内胆和行李箱。此外，ABS还适用于吹塑成型，生产中空制品如汽车扰流板。

产品介绍：聚酰胺（PA），俗称尼龙，是主链上含有重复酰胺基团的线性热塑性树脂。PA具有优异的力学性能，包括高拉伸强度、良好的耐疲劳性和突出的耐磨性，且摩擦系数低、自润滑性好。常见品种有PA6、PA66、PA11、PA12等。PA的吸湿性较强，吸湿后会显著影响尺寸稳定性和力学性能。

PA广泛应用于需要高强度和耐磨损的零部件。注塑制品包括汽车发动机周边零件（进气歧管、油箱盖）、齿轮、轴承、电动工具外壳、电缆扎带和运动器材（滑雪板固定器）。挤出成型用于生产单丝和钓鱼线、管材和薄膜。由于PA的韧性好，也常用于金属替代，实现轻量化。增强级PA（如玻纤增强PA66）具有更高的刚性和热变形温度。

加工PA的关键在于控制原料的含水量，因为水分会在高温下引起水解，导致制品出现气泡和银纹。注塑前必须进行真空干燥（80-100℃，8-12小时）。注塑机需选用耐腐蚀、高耐磨的螺杆和料筒，并配备较大的模具排气槽。挤出薄膜可采用水冷或流延工艺。PA还适合进行铸型尼龙（MC尼龙）的浇铸成型，用于生产大型零部件。

产品介绍：聚碳酸酯（PC）是一种无定形热塑性工程塑料，分子链中含有碳酸酯基团。PC具有极其出色的光学透明性（透光率接近90%）、极高的抗冲击强度（在工程塑料中名列前茅）和优异的热稳定性（长期使用温度可达120℃）。此外，PC的尺寸稳定性好，耐蠕变性佳，但耐化学性和耐刮擦性相对较差。

PC的应用领域非常广泛。在电子电器领域，用于制造手机外壳、笔记本电脑外壳、光盘（CD/DVD）和连接器。在汽车工业中，PC被用于车灯透镜、仪表盘面板和天窗。在建筑领域，PC实心板和波纹板是优良的采光材料。此外，PC还用于生产饮用水桶、奶瓶和安全眼镜镜片。PC/ABS合金则综合了两者的优点，在汽车内外饰件中应用广泛。

注塑成型是PC最常用的加工方法，但由于PC的熔体粘度高且对水分极其敏感，加工前必须进行严格干燥（120℃，4-6小时），使含水量低于0.02%。注塑机需配备高注射压力和高速射出功能，模具应采用较高的模温（80-120℃）以消除内应力。挤出成型用于生产PC板材和薄膜，需要配备特殊的排气式螺杆。此外，PC也适用于吹塑成型中空制品。

产品介绍：聚甲醛（POM），俗称赛钢，是一种高结晶热塑性工程塑料，分子链规整度高。POM以其卓越的力学性能著称，具有极高的刚性和硬度、优异的抗疲劳强度和耐蠕变性。其突出特点是摩擦系数极低，耐磨耗性和自润滑性能非常出色，可在无润滑条件下长期工作。POM的使用温度范围为-40℃至100℃。

POM广泛应用于精密机械零件领域。典型制品包括齿轮、凸轮、轴承、滑块、阀门组件、泵叶轮、紧固件和拉链。在汽车工业中，POM用于制造燃油系统部件、车窗升降器齿轮和座椅调节机构。办公自动化设备（如打印机、复印机）内部的传动零件也多由POM制成。由于POM对酸和氧化剂敏感，使用时需注意环境介质。

注塑成型是POM的主要加工方式。POM的熔体凝固速度快，注塑机需配备较大的浇口和良好的排气系统。由于POM在熔融状态下易热降解产生甲醛气体，应严格控制料筒温度（190-230℃）并避免长时间滞留。螺杆应采用无滞料区的设计。挤出成型用于生产POM棒材、管材和片材，后续可通过机械加工获得精密零件。

产品介绍：聚对苯二甲酸丁二醇酯（PBT）和聚对苯二甲酸乙二醇酯（PET）是两种重要的热塑性聚酯工程塑料。PBT为半结晶材料，结晶速度快、流动性好，具有优异的电绝缘性、耐化学性和尺寸稳定性。PET同样是半结晶材料，但结晶速度较慢，具有更高的刚性和耐热性，以及优良的阻隔性能。

PBT广泛用于电子电器领域，如连接器、继电器、开关和线圈骨架；汽车工业中用于点火线圈、车灯壳体和雨刮器零件。PET则主要分为纤维级、薄膜级和工程塑料级。PET薄膜（如聚酯薄膜）用于包装、磁记录基材；PET瓶用于饮料包装；增强PET可替代金属用于汽车和机械零件。两者均可通过玻纤增强显著提升力学性能。

加工PBT时，由于其吸湿性较强，需预干燥。注塑成型流动性好，适合生产精密小型零件。PET的加工需注意控制结晶速率，通过添加成核剂和结晶促进剂改善加工性。注塑生产增强PET对设备磨损较大，需采用耐磨螺杆。PET瓶坯注塑加吹塑是典型的二步法工艺。双螺杆挤出机常用于PBT/PET的改性造粒。

产品介绍：改性聚苯醚（MPPO）是以聚苯醚（PPO）为基体，通过掺混高抗冲聚苯乙烯（HIPS）等聚合物形成的合金材料。MPPO保留了PPO优异的耐热性（长期使用温度可达-127℃至121℃）、良好的尺寸稳定性和电绝缘性，同时改善了PPO加工流动性差的缺点。MPPO还具有低吸水率和优良的耐水解性。

MPPO广泛用于电子电器行业，制造需要耐高温和阻燃的部件，如连接器、线轴、继电器外壳和变压器骨架。在汽车工业中，MPPO用于生产仪表板骨架、保险丝盒和轮毂盖。由于其尺寸稳定性好，也用于制造水泵壳体、叶轮等流体工程部件。MPPO还适合在潮湿环境或热水接触场合工作，如热水器零件。

MPPO的注塑成型需要较高的料筒温度（260-300℃）和模具温度（80-100℃）。由于熔体粘度较高，注塑机应具备较高的注射压力和保压压力。MPPO的吸湿性较低，但仍建议加工前进行干燥（105-110℃，2-4小时）。此外，MPPO也适用于挤出成型生产片材和异型材。阻燃级MPPO在电子电器领域具有不可替代的地位。

产品介绍：聚酰胺酰亚胺（PAI）是一种高性能热塑性塑料，分子结构中含有酰胺和酰亚胺两种基团。PAI具有极其优异的耐热性能，长期使用温度可达260℃，短期耐温更高。同时，它兼具高强度、高模量、优异的抗蠕变性、耐磨损性以及极低的线膨胀系数，在高温下仍能保持稳定的力学性能。

PAI主要应用于航空航天、半导体、石油化工等尖端领域。典型制品包括耐高温轴承保持架、压缩机叶片、活塞环、密封件、电子测试插座和高温绝缘部件。PAI也常用于替代金属，实现减重并避免润滑。由于其性能卓越，PAI通常用于制造在极端苛刻条件下工作的零部件，是特种工程塑料中的高端品种。

PAI的加工难度较大。由于其熔融温度高（超过300℃）且熔体粘度极大，通常采用压缩成型或注塑成型。注塑成型需要配备高温加热系统和耐腐蚀螺杆，模具温度需控制在200℃以上。PAI的加工后常进行后固化处理，以充分提高结晶度和力学性能。此外，PAI还常以棒材、板材形式供应，通过精密机加工获得最终零件。

产品介绍：聚醚醚酮（PEEK）是一种半结晶高性能热塑性塑料，属于聚芳醚酮（PAEK）家族。PEEK具有顶级的综合性能：长期使用温度高达260℃，耐辐射能力极强，化学稳定性优异（除浓硫酸外）。其力学性能包括高强度、高模量、优异的抗疲劳性和耐蠕变性，且具有天然的阻燃性和低发烟性。

PEEK的应用集中在高精尖领域。航空航天中用于制造飞机支架、连接器和线缆护套；医疗领域因其生物相容性，用于植入级部件如脊柱融合器和人工关节；石油化工中用于密封件和压缩机环；半导体工业中用于晶圆夹和卡扣。碳纤维增强PEEK（CF/PEEK）作为金属替代材料，在结构件中应用日益广泛。

PEEK的加工温度较高，熔融温度约340-400℃。注塑成型需要配备高温加热系统和耐磨耐腐蚀螺杆，模具温度通常控制在160-200℃以促进结晶。挤出成型用于生产PEEK棒材、管材和薄膜。由于PEEK对热降解比较敏感，加工过程中应严格控制温度并避免长时间滞留。其后处理（退火）有助于提高结晶度并消除内应力。

产品介绍：聚酰亚胺（PI）是主链上含有酰亚胺环的芳杂环聚合物，是目前耐热等级最高的热固性/热塑性塑料之一。PI具有无与伦比的耐高温性能（长期使用温度超过300℃，短期可达500℃）、优异的耐低温性能（-269℃）、极高的机械强度、耐辐射性和介电性能。其化学稳定性也极佳。

PI的应用覆盖航天、电子、核工业等战略领域。聚酰亚胺薄膜（如Kapton）是柔性电路板、电机绝缘槽衬、太阳帆板的基材。PI工程塑料用于制造耐高温轴承、密封环和压缩机零件。光敏聚酰亚胺（PSPI）在微电子领域作为光刻胶和介电层使用。PI纤维具有极高强度和模量，用于高性能复合材料和防弹衣。

热固性PI通常通过缩聚反应并经过高温亚胺化成型，可采用模压或层压工艺。热塑性PI（如TPI）可通过注塑或挤出加工，但需要极高的加工温度（350-400℃）。由于PI的熔体粘度极高，对设备要求严苛。PI薄膜通常采用流延法或双向拉伸法制备。加工PI时需严格控制工艺条件，确保亚胺化完全以充分发挥性能。

产品介绍：聚砜类是一类含有砜基（-SO₂-）的无定形热塑性工程塑料，主要包括聚砜（PSU）、聚醚砜（PES）和聚苯砜（PPSU）。它们共同特点是优异的耐热性（PSU热变形温度174℃，PES超过200℃）、突出的长期抗蠕变性、良好的尺寸稳定性和耐热水性，以及出色的透明性。

聚砜类材料在医疗领域广泛用于手术器械、透析器外壳和呼吸机配件，因为它们可耐受蒸汽消毒。食品工业中用于生产咖啡机和热水壶的内部零件。电子电器领域用于制造连接器和线圈骨架。PPSU因其优异的耐冲击性和耐化学性，常被用于婴儿奶瓶、飞机内饰和航空餐饮设备。

注塑成型是聚砜类材料的主要加工方式。由于吸水率较高（约0.3%），加工前必须进行充分干燥（120-160℃，4-6小时）。加工温度较高（PSU约330-350℃，PES和PPSU可达370℃），熔体粘度大，需要高压注塑机。模具温度应控制在120-160℃以获得良好的表面质量。此外，聚砜类也适用于挤出成型。

产品介绍：聚苯硫醚（PPS）是一种半结晶高性能热塑性塑料，分子主链由苯环和硫原子交替连接。PPS具有非常优异的耐热性能（长期使用温度220-240℃）、固有的阻燃性（UL94 V-0级）、极高的化学稳定性（除强氧化性酸外）和出色的尺寸稳定性。其电绝缘性在高温高湿环境下仍然保持良好。

PPS广泛应用于汽车工业的燃油系统部件、发动机周边零件（如温控器外壳）和灯泡反射镜。电子电器领域用于制造连接器、继电器、开关和微波炉支架。由于PPS耐高温和耐化学腐蚀，也用于化工泵阀、叶轮和过滤网。玻纤或碳纤增强的PPS具有更高的刚性和强度，用于替代金属制造精密零件。

PPS的注塑成型需要较高的料筒温度（290-330℃）和模具温度（130-150℃），以促进结晶并提高尺寸稳定性。其熔体流动性较好，适合成型薄壁零件。由于PPS对热氧化比较敏感，加工过程中应尽量减少停留时间。挤出成型可用于生产PPS管材和异型材。增强级PPS对设备磨损较严重，建议采用耐磨螺杆。

产品介绍：聚四氟乙烯（PTFE），俗称"特氟龙"，是由四氟乙烯单体聚合而成的氟塑料。PTFE具有所有塑料中最低的摩擦系数（0.04-0.10）、最广的使用温度范围（-190℃至260℃）以及极强的化学惰性（耐几乎所有化学品）。此外，其电绝缘性和耐老化性极其优异，且具有不粘性。

PTFE广泛应用于密封和润滑领域，如密封圈、垫片、活塞环和轴承。化工行业用于制造耐腐蚀管道、阀门内衬和热交换器。电子电器中作为高频绝缘材料。厨房用具中用于不粘锅涂层。PTFE还用于医疗植入物（如人工血管）和建筑膜材料。填充PTFE（加入玻璃纤维、碳等）可改善其耐磨性和抗蠕变性。

PTFE的加工方法与其他塑料截然不同，因为它不熔融流动（熔体粘度极高），通常采用粉末冶金法（冷压成型后再高温烧结）。这种工艺适用于生产棒材、板材和简单形状制品。对于复杂零件，可采用等压成型或自动模压。此外，PTFE分散液可用于涂层或浸渍；糊状挤出法用于生产PTFE生料带和管材。

产品介绍：液晶高分子（LCP）是一类在熔融状态下呈现液晶态的有序芳香族聚酯。LCP具有独特的自增强效果，无需填充即可获得极高的强度和模量，同时具有非常低的线膨胀系数、优异的耐热性（热变形温度可达280℃以上）、内在的阻燃性（V-0级）和极低的吸水率。其耐化学性和电性能也十分出色。

LCP主要应用于电子电器的微型精密部件，如手机天线、连接器、SIM卡座、继电器和摄像头模组。在5G通信领域，LCP因其低介电损耗而用于天线柔性电路板基材。汽车工业中用于点火线圈外壳、车灯反射镜和燃油系统零件。LCP还适用于生产需要高尺寸稳定性的薄壁零件，如光通信模块部件。

LCP的注塑成型流动性极好，可成型薄至0.1mm的壁厚，但熔体呈各向异性，模具设计需考虑熔接痕和气穴。料筒温度范围为280-350℃，模具温度通常控制在60-120℃。由于LCP的凝固速度快，宜采用高速注射。挤出成型可用于生产LCP薄膜和纤维。LCP的回收性较好，但加工过程中分子链取向明显，需注意制品各向异性问题。

产品介绍：丁苯橡胶（SBR）是由丁二烯和苯乙烯通过乳液或溶液聚合制成的通用合成橡胶，是目前产量最大的合成橡胶品种。其综合性能优良，具有较好的耐磨性、耐老化性和耐热性，机械强度接近天然橡胶。SBR的硫化速度较慢，但与天然橡胶相比具有更好的抗湿滑性和更低的滚动阻力，是轮胎胎面胶的理想基材。

SBR广泛应用于轮胎制造业，特别是轿车轮胎的胎面胶、胎侧胶和胎体帘布层胶。此外，还用于生产输送带、胶管、胶鞋、防水卷材、胶辊和密封件等工业制品。SBR可与天然橡胶或顺丁橡胶并用，以改善加工性能和成品力学性能。乳聚SBR还大量用于海绵制品和胶乳浸渍制品，如地毯背衬和泡沫垫层。

SBR加工需配备密炼机进行混炼，配合硫化体系（硫磺、促进剂）和补强填料（炭黑、白炭黑）。开炼机用于混炼胶的进一步分散和出片，挤出机用于预成型，平板硫化机或注射硫化机用于最终硫化定型。白炭黑补强的“绿色轮胎”用SBR需要特殊的硅烷偶联剂和温控混炼工艺，以降低滚动阻力并提高抗湿滑性。

产品介绍：顺丁橡胶（BR）是丁二烯在镍、钴或稀土催化剂作用下聚合而成的高顺式结构合成橡胶，以其优异的弹性、耐寒性和耐磨性著称。BR的回弹性在所有橡胶中最高，动态生热低，耐屈挠疲劳性能优良，且耐磨性优于天然橡胶和丁苯橡胶。但其抗撕裂强度和抗湿滑性相对较差，需与其他橡胶并用改善。

BR主要应用于轮胎工业，与天然橡胶或丁苯橡胶并用制造胎面胶、胎侧胶和胎体帘布层，可显著提高轮胎的耐磨性和抗疲劳性能。此外，BR还广泛用于制造输送带覆盖胶、胶辊、减震制品、鞋底、高尔夫球和传动带。高顺式BR也用于塑料改性，如高抗冲聚苯乙烯（HIPS）和ABS的增韧改性。

BR的加工特性包括良好的混炼均匀性和挤出流动性，但自粘性较差，需配合增粘树脂使用。混炼设备以密炼机为主，需控制混炼温度以避免凝胶生成。硫化体系宜采用低硫或有效硫化体系。BR与天然橡胶并用时，需注意共硫化速度匹配。稀土顺丁橡胶具有更规整的分子结构，可进一步降低轮胎滚动阻力，是绿色轮胎的理想组分。

产品介绍：异戊橡胶（IR）是通过异戊二烯在齐格勒-纳塔催化剂或锂系催化剂作用下聚合而成的合成橡胶，其化学结构和微观结构与天然橡胶高度相似，被称为“合成天然橡胶”。IR具有优异的综合力学性能，包括高拉伸强度、良好的弹性和耐疲劳性，且纯度高、杂质少、质量均匀，是天然橡胶的理想替代品。

IR广泛应用于轮胎胎面胶、胎侧胶、帘布层胶、胶管、输送带、胶辊、密封制品和减震垫等橡胶制品。由于其纯度高、无致敏蛋白，IR尤其适合制造医疗用橡胶制品（如注射器活塞、医用瓶塞）和食品接触级制品。此外，IR还用于胶黏剂和鞋底材料，与天然橡胶并用可改善加工稳定性。

IR的加工性能与天然橡胶十分相似，可使用常规橡胶加工设备。混炼时需配合补强填料和硫化体系，其硫化速度略快于天然橡胶。密炼机和开炼机是主要混炼设备，挤出机和压延机用于半成品成型。IR在低温下易结晶，储存时需注意保温。与天然橡胶相比，IR的格林强度较低，但混炼胶的流动性更好。

产品介绍：丁基橡胶（IIR）是由异丁烯和少量异戊二烯在低温下经阳离子聚合而成的合成橡胶。其分子链高度饱和，具有极低的气体透过率（在所有橡胶中最低）、优异的耐热性、耐臭氧性和耐化学腐蚀性。IIR还具有良好的阻尼性能和吸震特性，但硫化速度较慢，需采用高温或特殊促进剂体系。

IIR最主要的应用是制造无内胎轮胎的气密层，约占其总消费量的80%以上，可有效保持胎压稳定。此外，IIR广泛用于生产内胎、硫化胶囊、医用瓶塞、密封胶条、防水卷材、耐腐蚀衬里和减震制品。卤化丁基橡胶（氯化或溴化）改进了与通用橡胶的共硫化性，广泛用于轮胎胎侧和医用胶塞。

IIR加工需专用设备，因其自粘性较差且混炼时易包辊。密炼机混炼时应控制排胶温度低于130℃以避免焦烧。开炼机操作时辊温宜低，采用高温硫化（180-200℃）以提高交联效率。卤化丁基橡胶可采用通用硫化体系与天然橡胶或丁苯橡胶并用以改善粘合性能。挤出机和压延机是IIR半成品成型的关键设备。

产品介绍：氯丁橡胶（CR）是由氯丁二烯经乳液聚合制成的合成橡胶，其分子链中含有氯原子，赋予了材料优异的阻燃性、耐油性、耐化学腐蚀性和耐老化性能。CR具有较好的物理机械性能和良好的粘合性，是一种综合性能优良的特种橡胶，广泛用于对耐候、阻燃要求较高的场合。

CR主要应用领域包括电缆护套和电线绝缘层（特别是矿用电缆）、输送带覆盖胶、胶管、胶黏剂、防水卷材、桥梁支座、汽车密封条和膜片制品。CR胶黏剂在制鞋、建筑和汽车内饰粘接中占有重要地位。此外，CR还用于生产耐油密封件、O型圈和潜水服材料。CR的耐候性使其成为户外橡胶制品的优选材料。

CR的加工特性包括易包辊、不易发生焦烧，但混炼时生热较大，需严格控制密炼机冷却水温度。硫化和促进剂体系（金属氧化物如氧化锌、氧化镁）与传统硫磺体系不同，需特别注意配方设计。开炼机混炼时应保持较低辊温。CR可采用挤出、压延和模压成型，平板硫化机或注射硫化机均可用于硫化。

产品介绍：丁腈橡胶（NBR）是由丁二烯和丙烯腈通过乳液共聚而成的合成橡胶。其耐油性能优异，丙烯腈含量越高，耐油性越好，但低温性能相应下降。NBR还具有优良的耐磨性、耐热性和气密性，但其耐臭氧性能较差。NBR是应用最广泛的耐油橡胶，被誉为“耐油橡胶之王”。

NBR广泛应用于制造各种耐油制品，如油封、O型圈、输油胶管、燃油胶管、油箱衬里、印刷胶辊、耐油垫片、密封件和油田设备配件。在汽车工业中，NBR用于制造燃油系统零件和发动机密封件。在航空航天领域，NBR用于制造耐油软管和密封圈。高丙烯腈NBR适用于高耐油要求场合，低丙烯腈NBR则用于低温耐油场合。

NBR加工需注意其极性特性，混炼时应配合极性增塑剂（如DOP、DBP）以改善分散性。密炼机混炼时温度不宜过高，以防凝胶生成。硫化体系可采用硫磺促进剂或过氧化物体系，后者可获得更好的耐热性和低压缩永久变形。NBR与聚氯乙烯（PVC）共混可显著提高耐臭氧性和耐磨性，共混料在挤出和压延成型中应用广泛。

产品介绍：乙丙橡胶是由乙烯和丙烯共聚而成的合成橡胶，分为二元乙丙橡胶（EPM）和三元乙丙橡胶（EPDM）。EPDM分子链中含有少量非共轭二烯烃作为硫化点，可用硫磺硫化。乙丙橡胶具有优异的耐臭氧性、耐候性、耐热性和耐化学性，电绝缘性能极佳，且密度低，可高填充补强剂和增塑剂。

EPDM广泛应用于汽车密封条、车门密封件、散热器胶管、空调软管、刹车管护套等汽车零部件。在建筑领域，EPDM用于制造防水卷材、门窗密封胶条和屋顶防水层。在电气领域，EPDM用于高压电缆护套和绝缘层。此外，EPDM还用于胶管、输送带、胶辊和体育跑道材料。EPM主要用于电线电缆绝缘和塑料改性增韧。

EPDM的加工性能良好，可采用传统橡胶加工设备进行混炼、挤出和硫化。密炼机混炼时排胶温度需控制在130℃以下，过高会破坏二烯烃硫化点。开炼机操作时辊温宜低。硫化体系可选择硫磺促进剂或过氧化物体系，后者具有更好的耐热性和低压缩永久变形。EPDM与聚丙烯（PP）动态硫化可制备热塑性弹性体（TPV），适用于注塑成型。

产品介绍：硅橡胶（SR）是以硅氧键（Si-O-Si）为主链的半无机弹性体，具有最宽的工作温度范围（-60℃至250℃）。其优异的耐高低温性、卓越的耐臭氧老化性、良好的电绝缘性和生理惰性使其区别于所有其他橡胶。硅橡胶还具有低表面张力、高透气性和疏水性，但其机械强度和耐油性相对较低。

硅橡胶广泛应用于航空航天领域的密封件和导线护套、电子电器的按键和密封圈、医疗器械中的导管和植入物（因其生物相容性）、婴幼儿奶嘴、厨房烘焙模具和高压绝缘子。导电硅橡胶用于键盘触点和电磁屏蔽衬垫；导热硅橡胶用于散热垫片。此外，液体硅橡胶（LSR）适用于精密注塑成型，用于制造手机防水圈和呼吸面罩。

硅橡胶的加工可采用高温硫化（HTV）和室温硫化（RTV）两种方式。HTV硅橡胶需在密炼机或开炼机中配合白炭黑补强和硫化剂（如过氧化物或铂金催化剂），再经模压、挤出或压延成型，最后在高温烘箱中进行二段硫化以消除副产物。液体硅橡胶（LSR）采用注塑机注塑成型，固化速度快，适合大规模自动化生产。

产品介绍：氟橡胶（FKM）是主链或侧链碳原子上含有氟原子的合成高分子弹性体，具有突出的耐高温性（长期使用温度可达250℃）、优异的耐油性（耐所有燃油和多数化学品）和极佳的耐腐蚀性。氟橡胶的耐臭氧性、耐老化和阻燃性也非常出色，但耐低温性能较差，且价格较高。

氟橡胶主要应用于极端苛刻工况下的密封制品，如航空航天发动机密封件、燃油系统O型圈、化工管道密封垫片、半导体制造设备密封圈、汽车发动机曲轴油封、气门杆油封和燃油喷射系统密封件。氟橡胶还用于制造耐高温胶管、膜片、阀门衬里和油田设备配件。Viton是杜邦公司氟橡胶的商品名。

氟橡胶加工难度较大，混炼时需严格控制温度，密炼机排胶温度不宜超过110℃。开炼机辊温控制在50-70℃，并配合氟橡胶专用加工助剂。硫化通常采用二元酚或过氧化物体系，需经过一段模压硫化和二段烘箱硫化（200℃×24小时）以达到最佳性能。加工设备需选用耐腐蚀材料，模具需进行镀铬处理以防粘模。

产品介绍：聚氨酯橡胶是由多元醇与异氰酸酯反应生成的一种嵌段聚合物，具有极其优异的耐磨性（在所有橡胶中最高）、高撕裂强度、高承载能力和良好的耐油性。根据加工方式分为浇注型聚氨酯（CPU）、热塑型聚氨酯（TPU）和混炼型聚氨酯（MPU）。其硬度范围宽（邵氏A20至邵氏D80），适应性强。

聚氨酯橡胶广泛应用于高耐磨要求的制品，如工业胶辊（印刷辊、输送辊）、传动带、密封件、筛板、垫片、管道衬里、耐磨内衬、实心轮胎、鞋底和弹性联轴器。TPU因其可注塑加工特性，广泛用于手机保护壳、手表表带、电缆护套、气动管材和运动器材。聚氨酯弹性体还用于矿山筛网和石油钻井防喷器密封件。

CPU需在浇注机中将预聚体与扩链剂混合后浇注到模具中加热固化，适合生产大型或厚壁制品。TPU可采用普通注塑机、挤出机和吹塑机加工，加工温度控制在180-220℃。MPU可在密炼机和开炼机中混炼，配合硫磺或过氧化物硫化。聚氨酯对水分敏感，加工前需将原料充分干燥。双组分浇注设备是CPU生产的核心设备。

产品介绍：丙烯酸酯橡胶（ACM）是以丙烯酸酯为主单体，经乳液聚合制成的饱和极性橡胶。其最突出的性能是在高温（150-175℃）条件下具有优异的耐热油和耐氧老化性能，介于丁腈橡胶和氟橡胶之间。ACM的耐臭氧性、耐候性和抗紫外线性能优良，但耐低温性较差，且不耐水和酸碱。

ACM主要应用于汽车工业的高温耐油部件，特别是自动变速箱密封件、油底壳密封垫、气门摇臂室密封垫、曲轴油封、液压油管护套和轴承密封件。ACM还用于制造石油化工领域的耐高温油封和胶管。由于其价格高于丁腈橡胶但低于氟橡胶，ACM填补了两者之间的性能空白，在汽车后市场中有稳定需求。

ACM的加工需特别注意，其混炼胶粘性大且易焦烧。密炼机混炼时应严格控制排胶温度（低于120℃），并配合硬脂酸锌等加工助剂。硫化体系通常采用皂硫或过氧化物体系，需经过二段硫化以达到最佳耐热油性能。开炼机操作时辊温宜低，且需频繁扫盘以防粘辊。挤出和压延成型难度较高，需选用低粘度胶料。

产品介绍：氢化丁腈橡胶（HNBR）是对普通丁腈橡胶（NBR）进行选择性加氢处理后得到的高性能弹性体。其分子链中的不饱和双键被饱和化，同时保留了丙烯腈基团。HNBR兼具丁腈橡胶优异的耐油性和氟橡胶的高温耐热性（可在150℃下长期使用），同时具有极佳的耐臭氧性、耐化学性和高拉伸强度。

HNBR主要应用于严苛工况下的密封和传动制品。典型应用包括汽车同步带（正时皮带）、空调系统密封件、发动机燃油系统密封件、油田钻井设备密封件（防喷器密封）、压缩机膜片和轴承保持架。HNBR还用于制造航空航天液压系统密封件和化工管道密封圈。高饱和度的HNBR在酸性油气田环境中表现尤为出色。

HNBR的加工难度略高于普通NBR，混炼时需控制排胶温度（不高于130℃）。硫化体系通常采用过氧化物交联，以获得最佳的耐热性和低压缩永久变形。白炭黑补强的HNBR配方需配合硅烷偶联剂。加工设备包括密炼机、开炼机、挤出机和平板硫化机。HNBR价格较高，多用于高附加值橡胶制品，是替代氟橡胶在某些领域的经济性选择。

产品介绍：聚硫橡胶是由二卤代烷与多硫化钠缩聚而成的特种合成橡胶，分子链中含有硫-硫键（S-S）。其最突出的性能是优异的耐油性（在所有橡胶中耐燃料油性能最佳）、卓越的耐溶剂性（耐苯、酮、酯等）和极低的气体透过率。同时具有优良的耐臭氧、耐老化和耐候性能，但机械强度和耐热性较差。

聚硫橡胶主要分为固态聚硫橡胶和液态聚硫橡胶两大类。固态聚硫橡胶用于制造耐油胶管、燃油胶管、印刷胶辊、密封垫片和油田设备配件。液态聚硫橡胶则大量用于飞机油箱密封胶、建筑密封胶（如机场跑道接缝密封）、中空玻璃密封胶和电子封装胶。聚硫密封胶在航空燃油密封领域具有不可替代的地位。

固态聚硫橡胶需在开炼机或密炼机中混炼，配合氧化锌、氧化镁等硫化剂和促进剂。混炼时需控制温度，避免早期硫化。硫化通常在室温或低温下进行，适合制造大尺寸制品。液态聚硫橡胶采用室温硫化体系，配以二氧化锰或过氧化物作为固化剂，经搅拌混合后灌注或涂覆。双组分混合设备和静态混合器是液态聚硫密封胶生产的关键设备。

产品介绍：粘胶纤维生产设备是将天然纤维素（木浆或棉浆）经碱化、黄化、溶解、纺丝和后处理制成再生纤维素纤维的成套装备。核心设备包括浸压粉机、老成鼓、黄化机、溶解釜、过滤机、脱泡塔、纺丝机、凝固浴槽、牵伸机、切断机、精炼机及烘干机。粘胶纤维设备需耐受强碱、二硫化碳等腐蚀性介质，材质多采用不锈钢。

现代粘胶生产线采用连续纺丝技术，将纺丝、牵伸、后处理在一台设备上完成，大幅提高生产效率并降低能耗。酸站系统负责凝固浴的循环与回收，包括酸浴混合器、蒸发浓缩装置和结晶机，是控制纤维质量和降低成本的的关键环节。高速纺丝机的纺丝速度可达100-150米/分钟，配备精密计量泵和喷丝头。

环保型设备如CS₂回收装置和废水处理系统已成为粘胶生产线的标配，通过活性炭吸附和蒸汽解吸实现二硫化碳的循环利用。智能控制系统对碱纤维素组成、熟成度、纺丝浴参数进行实时监控。国产粘胶设备已实现单线年产5-10万吨的规模，向大型化、自动化方向发展。

产品介绍：醋酯纤维生产设备是以纤维素为原料，经乙酰化制成二醋酸纤维素或三醋酸纤维素后进行干法或湿法纺丝的成套装备。核心设备包括乙酰化反应釜、水解釜、沉淀器、压榨机、干燥机、溶解釜、过滤系统、纺丝机（干法或湿法）、卷绕机和溶剂回收装置。设备需选用耐腐蚀材质以应对醋酸和丙酮等溶剂。

干法纺丝是醋酯纤维的主流工艺，纺丝溶液经计量泵送至加热的纺丝箱体，通过喷丝头挤出后在热空气中使溶剂挥发，形成初生纤维。纺丝机配备精确控温系统和溶剂回收通道，纺丝速度可达300-800米/分钟。湿法纺丝则将纺丝液喷入凝固浴中析出纤维，设备相对简单，适用于特种醋酯纤维的生产。

溶剂回收系统是醋酯设备的核心环保单元，通过活性炭吸附和冷凝回收实现丙酮的循环利用，回收率可达95%以上。纺丝后处理设备包括加捻机、牵伸机和定型机，用于调整纤维的物理性能。现代化醋酯生产线配备DCS集散控制系统，对反应温度、溶剂浓度和纺丝工艺参数实现闭环自动控制。

产品介绍：再生蛋白纤维生产设备以大豆蛋白、牛奶蛋白或玉米蛋白为原料，通过与聚乙烯醇等载体共混后纺丝制成的成套装备。核心设备包括蛋白提取装置、溶解反应釜、共混搅拌器、脱泡罐、湿法纺丝机、凝固浴槽、牵伸机、交联固化槽、切断机、洗涤槽及烘干定型设备。

湿法纺丝是再生蛋白纤维的主要成型方式，纺丝原液通过计量泵和喷丝头挤入酸性凝固浴中，使蛋白凝固析出形成初生纤维。设备需精确控制凝固浴的温度、浓度和pH值。醛化交联设备用于对纤维进行化学处理，以提高纤维的湿强度和耐热水性。牵伸机采用多级热辊牵伸，总牵伸倍数可达3-6倍。

后处理设备包括洗涤槽、柔软处理装置和烘干定型机。环保型蛋白回收装置可处理生产废水中的蛋白质，实现资源化利用。全套生产线配置PLC控制系统，对反应温度、凝固浴参数和牵伸速度实现联动控制。国产设备已实现单线年产5000-10000吨的生产规模，产品主要用于内衣、毛纺混纺领域。

产品介绍：涤纶长纤维生产线是以聚酯切片或熔体直接纺为原料，经熔融纺丝制成连续长丝的成套装备。核心设备包括结晶干燥机、螺杆挤出机、熔体过滤器、纺丝箱体、计量泵、喷丝板、侧吹风冷却装置、上油系统、牵伸卷绕机以及加弹机（DTY线）或牵伸定型机（FDY线）。

FDY（全牵伸丝）生产线采用纺丝与牵伸一步法工艺，卷绕速度可达4000-6000米/分钟，配备高速自动落筒装置和在线张力监控系统。POY（预取向丝）生产线卷绕速度为3000-4000米/分钟，后续经加弹机加工成DTY（拉伸变形丝）。加弹机配备第一加热箱、冷却板、假捻器、第二加热箱和卷绕装置，生产速度可达600-800米/分钟。

现代化生产线配置智能控制系统，对熔体压力、温度、纺丝速度等参数实现闭环控制。卷绕头采用自动生头和自动切换技术，大幅减少人工操作。国产化设备已实现单线年产万吨至三万吨的规模，丝饼直径可达320mm以上，适应高端服装面料的需求。废气处理系统可有效回收纺丝油烟。

产品介绍：涤纶短纤维生产线是将聚酯熔体纺丝后经集束、牵伸、卷曲、切断和打包制成定长短纤维的成套装备。核心设备包括熔融纺丝机、冷却装置、上油辊、导丝辊、落桶机、集束架、牵伸机（多级热辊）、蒸汽加热箱、卷曲机、松弛热定型机、切断机和自动打包机。

纺丝生产线配备大直径喷丝板（孔径0.2-0.4mm），单面纺丝位数可达8-16位，纺丝速度1200-1500米/分钟。牵伸工序采用三级或四级热牵伸，总牵伸倍数4-5倍，配备精确的温度和水浴控制系统。卷曲机采用填塞箱式结构，生产螺旋状卷曲纤维，卷曲数可调范围8-15个/25mm。

切断机可根据产品需求将丝束切断成38mm、51mm或64mm的短纤维，精度误差小于1mm。自动打包机配备称重系统和液压压缩装置，每包重量200-350kg。后处理设备包括松驰热定型机和回潮调节装置。DCS控制系统对纺丝温度、牵伸速度和卷曲参数实现全自动调节，国产单线年产能已达3-6万吨。

产品介绍：锦纶（尼龙）纤维生产线以锦纶6或锦纶66切片为原料，经熔融纺丝制成合成纤维的成套装备。核心设备包括真空干燥系统、螺杆挤出机、熔体过滤器、纺丝箱体（带联苯加热）、计量泵、喷丝板、侧吹风冷却装置、油轮上油器、热辊牵伸机、网络器、卷绕机以及加弹设备。

锦纶长丝生产线采用高速纺丝技术，POY卷绕速度可达4500-5000米/分钟，配置自动落筒和在线监测系统。HOY（高取向丝）工艺使用特殊喷丝板设计，可一步生产高取向度纤维。FDY生产线采用牵伸热辊一体化设计，牵伸温度控制在160-180℃，生产速度5000-6000米/分钟。工业丝生产线采用多级高倍牵伸，单丝纤度可达1000-3000D，用于轮胎帘子线和输送带骨架。

加弹机配备高精度假捻器，特别针对锦纶的特性优化了加热箱温度曲线，生产速度500-700米/分钟。国产设备可生产10D-400D范围内的各种规格锦纶丝，产品用于内衣、泳装、袜子和工业用布。控制系统对熔体黏度、纺丝温度和牵伸张力实现精确闭环控制，确保纤度均匀性。

产品介绍：晴纶（聚丙烯腈）纤维生产线采用湿法或干法纺丝工艺，将聚丙烯腈溶于溶剂后制成合成纤维的成套装备。核心设备包括聚合釜、脱泡系统、纺丝机、凝固浴槽（含溶剂回收）、牵伸机（多级热水或蒸汽）、水洗槽、热定型机、卷曲机、切断机、烘干机和打包机。

湿法纺丝是晴纶的主流工艺，纺丝原液经喷丝板挤入由溶剂和水组成的凝固浴中，形成初生纤维。凝固浴浓度和温度由DCS系统精确控制。牵伸采用多级热水牵伸槽，总牵伸倍数10-15倍，配合高温蒸汽箱进行二次牵伸。水洗工序采用多级逆流洗涤装置，可高效去除纤维中残留的溶剂，洗涤水进入溶剂回收系统循环使用。

卷曲机生产立体卷曲晴纶，卷曲数控制在10-18个/25mm。热定型设备采用蒸汽加热或热风循环，温度控制在120-140℃。切断机可按需求将纤维切断成38-128mm的不同长度。溶剂回收系统通过精馏塔将洗涤水中的溶剂回收再利用。国产晴纶设备单线年产能可达1.5-3万吨，产品用于毛纺混纺、人造毛皮等。

产品介绍：维纶（聚乙烯醇）纤维生产线是将聚乙烯醇溶解后经湿法纺丝，再经缩醛化处理制成的成套装备。核心设备包括溶解釜、过滤机、脱泡罐、湿法纺丝机、凝固浴槽（含硫酸钠凝固液）、牵伸机、热处理箱、醛化反应槽、水洗槽、上油机、切断机、烘干机和打包机。

纺丝工序中，聚乙烯醇水溶液经喷丝板挤入饱和硫酸钠凝固浴中形成初生纤维，纺丝速度30-60米/分钟。热牵伸机采用多级热辊设计，牵伸倍数4-6倍，配合高温热处理改善纤维性能。醛化工段是维纶生产的核心，纤维在甲醛和硫酸溶液中发生缩醛化反应，赋予纤维耐热水性，醛化温度60-80℃，反应时间2-4小时。

后处理设备包括多级水洗槽和柔软处理装置。切断机可按用户需求将纤维切断成4-75mm的不同长度。热定型设备采用红外或热风加热方式，确保纤维尺寸稳定。废气处理系统负责回收挥发性有机物。国产维纶设备单线年产能3000-10000吨，产品主要用于工业用布、渔网和绳索等。

产品介绍：氯纶（聚氯乙烯纤维）生产线以聚氯乙烯（PVC）树脂为原料，经干法或湿法纺丝工艺制成合成纤维的成套装备。核心设备包括溶解釜（配制纺丝原液）、过滤系统、脱泡装置、干法纺丝机（含纺丝箱体、加热甬道）或湿法纺丝机（含凝固浴槽），以及牵伸机、热定型机、水洗槽、上油装置、切断机、烘干机和溶剂回收系统。

干法纺丝是氯纶的主流工艺，纺丝原液（PVC溶于丙酮等溶剂）经喷丝板挤入加热甬道，溶剂挥发后形成初生纤维，纺丝速度100-300米/分钟。湿法纺丝则使原液进入水或醇类凝固浴中析出纤维。后处理设备包括热牵伸机（温度80-100℃，牵伸倍数3-5倍）和松弛热定型装置。由于氯纶纤维的耐热性较差（软化点约80℃），加工过程中需严格控制温度，避免纤维降解。

氯纶纤维具有优异的阻燃性（极限氧指数LOI可达37-40%）、良好的耐化学腐蚀性和保暖性能，但耐热性差、易产生静电。设备材质需选用不锈钢或搪瓷以抵抗溶剂腐蚀。溶剂回收系统通过冷凝和精馏技术实现丙酮的循环利用，回收率可达95%以上。国产氯纶生产线单线年产能1000-5000吨，产品主要用于阻燃纺织品、工业用布和保暖絮片。由于环保考量，现代氯纶设备普遍配备密闭式溶剂回收和废气焚烧装置。

产品介绍：丙纶（聚丙烯）纤维生产线采用熔融纺丝工艺，将聚丙烯树脂加工成合成纤维的成套装备。核心设备包括结晶干燥机、色母粒计量添加系统、螺杆挤出机、熔体过滤器、纺丝箱体、计量泵、喷丝板、侧吹风冷却装置、牵伸热辊、卷绕机（FDY/POY）以及BCF膨体纱生产线或短纤维后处理线。

BCF（膨体长丝）生产线配备变形喷嘴和热定型装置，生产的丙纶丝具有立体卷曲特性，用于地毯和装饰布。纺丝温度控制在230-260℃，冷却风温18-25℃，卷绕速度2000-3000米/分钟。丙纶短纤维生产线包括集束、牵伸、卷曲、切断和打包工序，牵伸热辊温度120-140℃，总牵伸倍数4-5倍。

丙纶熔喷非织造布生产线可生产超细纤维，用于口罩过滤层和保暖材料。纺粘法生产线生产连续长丝铺网，用于土工布和医疗防护材料。国产设备已实现单线年产1-5万吨的规模，配备精确的熔体温度和压力控制系统。由于丙纶原料价格低，设备投资回收期短，是发展最快的合成纤维品种之一。

产品介绍：芳纶（芳香族聚酰胺）纤维生产线采用干喷湿纺工艺，将对位芳纶（PPTA）或间位芳纶（PMIA）聚合物溶液制成高强度、高模量特种纤维的成套装备。核心设备包括聚合反应釜、溶解设备、过滤系统、干喷湿纺纺丝机（含空气层和凝固浴槽）、多级高温牵伸机、水洗设备、卷绕机、热处理装置及溶剂回收系统。

干喷湿纺技术具有国际先进水平，纺丝原液从喷丝板挤出后先通过0.5-2cm空气层，然后进入低温凝固浴析出初生纤维。喷丝头牵伸倍数3-8倍，显著提高纤维取向度。多级高温牵伸采用热板或热管方式，牵伸温度450-550℃，总牵伸倍数4-6倍，使纤维达到高强度（20-28cN/dtex）和高模量（600-1200cN/dtex）。

对位芳纶生产线主要生产Kevlar或Twaron型产品，间位芳纶生产线生产Nomex型耐高温绝缘纤维。设备材质需选用哈氏合金或钛合金抵抗浓硫酸腐蚀。溶剂回收系统采用多级精馏和薄膜蒸发技术，回收率高达99%。国产化设备已实现单线年产500-1000吨，主要用于防弹材料、光缆增强和高温过滤等领域。

产品介绍：氨纶（聚氨酯弹性纤维）生产线采用干法纺丝工艺，将聚氨酯溶液纺制成高弹性纤维的成套装备。核心设备包括聚合反应釜、纺丝原液储罐、过滤系统、脱泡装置、干法纺丝机（含纺丝箱体、甬道和加热系统）、上油装置、卷绕机、老化室以及溶剂回收系统。

干法纺丝机是生产线的核心，纺丝原液经计量泵送至纺丝箱体，通过喷丝板挤出进入加热甬道，热氮气使溶剂DMAC迅速挥发，形成弹性初生纤维。甬道高度可达6-10米，配备分段精确控温和循环气流系统，纺丝速度500-1000米/分钟。卷绕装置采用高速自动生头系统，可生产20D-1120D的氨纶裸丝。

溶剂回收系统采用深冷冷凝和吸附技术，DMAC回收率高达99.5%以上，大幅降低生产成本。后处理设备包括老化室（40-50℃恒温放置24-48小时）和退绕复卷机。国产氨纶生产线已实现单线年产3000-10000吨的规模，配备DCS全过程控制系统，对纺丝液黏度、甬道温度和气流的精确控制保证了产品断裂伸长率300-600%。

产品介绍：碳纤维生产线是以聚丙烯腈（PAN）原丝为原料，经预氧化、碳化和石墨化处理制成高性能碳纤维的成套装备。核心设备包括放丝架、预氧化炉（多温区）、低温碳化炉、高温碳化炉（石墨化炉）、表面处理装置、上浆机、干燥机和收丝机，以及废气处理系统。

预氧化炉是生产线关键设备，采用热风循环加热方式，分200-300℃多温区控制，停留时间60-120分钟，使PAN原丝形成耐热梯形结构。碳化炉分为低温段（300-1000℃）和高温段（1000-1500℃），采用非接触式迷宫密封，炉内充氮气保护。高端石墨化炉可达2000-3000℃。炉管材质选用石墨或碳复合材料，配备精确的张力控制系统（3-10cN/丝束）。

表面处理采用阳极氧化或等离子体技术，提高纤维与基体树脂的粘接力。上浆装置可涂覆环氧或聚氨酯上浆剂。废气处理系统采用高温焚烧和湿法洗涤技术处理含氰化物和焦油废气。国产碳纤维设备已实现单线年产500-2000吨产能，可生产T300、T700及T800级碳纤维，用于航空航天、风电叶片和体育用品。

产品介绍：玻璃纤维生产线以玻璃配合料为原料，经熔融、拉丝、浸润和卷绕制成连续玻璃纤维的成套装备。核心设备包括配料系统、池窑（熔制窑炉）、漏板拉丝机、冷却器、浸润剂涂覆装置、集束器、高速拉丝机（卷绕机）以及烘干设备和短切机。

池窑采用全电熔或火焰-电助熔加热方式，熔制温度1450-1600℃，配备液面自动控制系统和铂金漏板（600-4800孔）。拉丝机采用高速离心卷绕技术，线速度1500-2500米/分钟，配合自动卸筒和换筒装置。冷却器采用水冷或风冷方式迅速将玻璃丝降温。浸润剂涂覆系统确保单丝表面均匀涂覆硅烷偶联剂和成膜剂。

后处理设备包括烘干炉（120-150℃）和短切机，生产短切玻璃纤维。废气处理系统包含脱硫脱硝装置和布袋除尘器。国产玻璃纤维设备已实现单线年产5-15万吨规模，可生产E玻璃纤维（电绝缘级）和耐腐蚀C玻璃纤维。产品广泛应用于玻璃钢复合材料、电子布绝缘基材和建筑增强材料。

产品介绍：玄武岩纤维生产线以天然玄武岩矿石为原料，经熔融、拉丝制成连续纤维的绿色环保成套装备。核心设备包括破碎筛分系统、均化料仓、熔窑（池窑或火焰窑）、铂铑合金漏板、拉丝机（含冷却装置）、浸润剂涂覆装置、集束器和卷绕机，以及废气处理系统。

熔窑采用天然气火焰加热与电辅助加热相结合的方式，熔制温度1450-1550℃，配备自动加料机和液面控制系统。漏板采用铂铑合金材质（Pt:Rh=90:10），漏板孔数200-1200孔。拉丝机采用高速卷绕技术，线速度1000-1500米/分钟，配备自动张力控制和无接触式断丝检测。冷却系统采用循环水冷却漏板底部，确保拉丝稳定性。

浸润剂涂覆装置可根据产品用途选用不同类型浸润剂（硅烷类、环氧类或聚氨酯类）。废气处理系统包含布袋除尘器、湿法喷淋塔和活性炭吸附装置，确保尾气达标排放。国产玄武岩纤维设备单线年产可达2000-5000吨，产品具有耐高温、耐腐蚀、电绝缘等特性，用于复合材料增强、高温过滤和建筑加固领域。

产品介绍：造粒机是将聚合物熔体或粉料加工成颗粒状原料的核心设备，广泛应用于塑料改性、色母粒生产及回收造粒领域。根据工作原理主要分为水下造粒、水环造粒、风冷热切造粒及拉条冷切造粒等类型。其核心功能是将挤出机输出的熔融物料均匀切割成规则圆柱体或椭圆颗粒，便于后续注塑、挤出等工艺的喂料和混合。

水下造粒系统配备特制模板和高速旋转切刀，在充满水流的切割室中完成切粒与水冷却同步进行，特别适合热敏性材料（如TPU、PET）和高流动性聚烯烃。水环造粒则将熔融物料通过模板挤出后，被高速旋转切刀切粒并甩入水环冷却，兼具高效冷却与低能耗优势。风冷热切造粒利用常温气流冷却颗粒，适用于PVC等不宜水冷材料。

造粒机的核心部件包括高耐磨模板（通常采用不锈钢或工具钢）、精密切刀以及液压或电动刀轴驱动系统。先进机型配备颗粒大小自动调节、模头温度分区控制及在线筛分功能。造粒机技术正朝着大产量（单机可达10吨/小时）、低粉尘、颗粒均匀度优化及智能化远程监控方向发展，是实现塑料改性生产线连续化、自动化生产的关键设备。

产品介绍：切粒机是对塑料拉条进行定长切断的辅助设备，通常与挤出机和水槽配合使用，构成拉条冷切造粒生产线。其工作原理是通过牵引辊将冷却固化的塑料条送入旋转滚刀与固定底刀之间，利用剪切力将塑料条切成所需长度的圆柱状颗粒。切粒机广泛应用于各种热塑性塑料（如PP、PE、ABS、PA等）的造粒工序。

切粒机按切刀结构主要分为悬臂式与龙门式两大类。悬臂式切粒机适合中低速生产，刀具调整便捷；龙门式切粒机采用双支撑结构，刚性好、运行平稳，可满足高速大产量生产需求。关键部件包括采用高速钢或硬质合金材质的旋转滚刀、可调节间隙的定刀、变频调速牵引系统以及快速更换刀具的模块化设计，部分高端机型还配备自动磨刀装置。

先进的切粒机配置包括伺服电机驱动系统、触摸屏参数设置、产量自动计量以及故障自动报警功能。切粒长度可根据需要调节（通常为3-5mm），切粒合格率可达99%以上。技术发展重点包括低噪音设计（降至75分贝以下）、减少长条及粉末率、刀片耐磨性提升以及连线智能化（与挤出机、风送系统实现联控），是塑料改性车间标配后端设备。

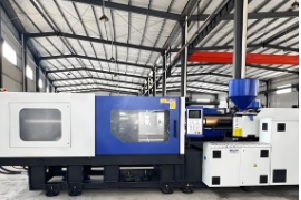

产品介绍：注塑机是将热塑性塑料或热固性塑料利用塑料成型模具制成各种形状塑料制品的成型设备，是塑料加工业中使用量最大的设备。其工作原理是将颗粒状原料在料筒内加热熔融塑化，通过螺杆或柱塞施加高压，将熔融塑料快速注入闭合的模具型腔中，经冷却固化后开模取出制品。注塑机按驱动方式分为液压式、全电动式和电液复合式。

全电动注塑机采用伺服电机驱动各动作机构，具有节能（比液压机节电30-70%）、精度高、响应快和洁净度高等优势，广泛应用于精密电子零件和医疗制品注塑。两板式注塑机相比传统三板机缩短了机器长度，节省占地空间，特别适合大型深腔制品（如汽车保险杠、物流托盘）。双色注塑机配备两套独立的注射单元，可生产双色或双料一体化制品。

注塑机核心参数包括锁模力（50-50000吨）、注射量（1-300000克）和注射压力（150-300MPa）。现代注塑机配备电脑控制系统，可实现多段注射速度、多级保压和模具温度闭环控制。机械手自动化取件系统和模内监视系统的集成大幅提升了生产效率。技术发展方向包括全电机的高性能化、大型两板机的结构优化以及注塑车间信息化管理（MES系统接入）。

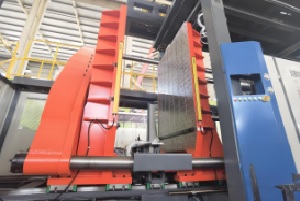

产品介绍：吹塑机是中空塑料制品（如瓶、桶、罐）的成型设备，工作原理是将挤出或注塑得到的管状型坯置于模具中，通入压缩空气使型坯膨胀并贴紧模具型腔，冷却后获得中空制品。按型坯成型方式分为挤出吹塑（EBM）、注射吹塑（IBM）和注射拉伸吹塑（ISBM）三大类，分别适用于不同精度和产量要求。

挤出吹塑机结构简单、投资低，适合生产1L-200L的中空容器（如机油桶、化工桶），采用储料式机头可成型大型制品（200L以上）。注射拉伸吹塑（一步法或两步法）是生产PET瓶的主流设备，制品透明度和强度高，瓶口精度好，广泛用于矿泉水瓶、饮料瓶和食用油瓶。多层共挤吹塑机可生产含阻隔层（如EVOH）的复合瓶，用于农药和食品包装。

全电动吹塑机具备节能、洁净和高精度特点，适用于医药包装领域。核心控制参数包括壁厚控制系统（轴向和径向壁厚调节）、吹气压力和吹气时间。自动化生产线集成瓶口切边机、检漏机和打包机。国产吹塑机单模头产量可达2000瓶/小时，大型储料式机型最大制品容积可达1000L以上。技术趋势是伺服驱动普及化和全自动无人化生产。

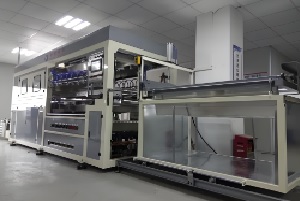

产品介绍：吸塑机（热成型机）是将热塑性塑料片材加热软化后，通过真空吸附或压缩空气使其贴合模具表面，冷却后成型为所需包装制品或工业部件的设备。主要工艺包括真空成型、压力成型、模压成型和双片成型等。吸塑机广泛应用于食品包装（托盘、泡壳）、电子产品包装、药品泡罩、汽车内饰件和物流托盘。

全自动吸塑生产线由上料架、加热炉、成型站、裁切站和堆叠机构组成。加热炉采用上下双区红外陶瓷加热板或石英加热管，温度分区可调，片材受热均匀。成型站具备真空、压缩空气和模塞辅助功能，可成型深度大、厚度薄的复杂制品。模内裁切技术可在成型同时完成冲切，实现自动分离和堆叠，大幅提高生产效率。

高速吸塑机成型速度可达30-50个循环/分钟，适合大规模生产一次性杯碗和快餐盒。厚片吸塑机（板材厚度1-12mm）用于汽车仪表板、冰箱内胆和大型工业配件。核心控制参数包括加热温度曲线、真空度、成型时间及冷却效率。节能型吸塑机采用伺服电机驱动和热回收系统，降低30%能耗。计算机控制使换模时间缩短至15分钟以内。

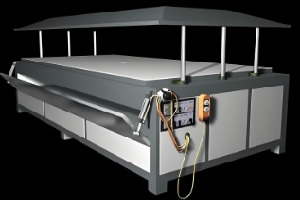

产品介绍：压塑机（液压机）是将塑料或橡胶原料直接放入加热的模具型腔内，通过液压压力使物料充满模腔，并在此过程中发生化学交联或物理固化而成型制品的设备。主要用于热固性塑料（酚醛、环氧、氨基塑料）和橡胶制品（垫片、密封件）的成型。按结构分为上压式、下压式和角压式，工作压力50-10000吨。

压塑机核心部件包括液压系统（柱塞泵和比例阀）、加热系统（电热板或蒸汽加热板）、温控系统和模具固定装置。多层压机（10-20层）用于生产酚醛层压板和覆铜板，配备自动送料和卸料装置。真空压塑机在模压过程中抽出型腔空气，适用于精密电子器件封装（IC塑封）。快速固化压机采用高频预热或注射-压缩技术，缩短生产周期。

现代压塑机采用PLC控制和触摸屏操作，可编程设定压力曲线（多级加压）、温度曲线和保压时间。模具快速更换系统（QDC）和自动顶出机构提高生产效率。伺服驱动液压系统相比传统电机泵组节能40%以上。在复合材料领域，压塑机用于碳纤维SMC（片状模塑料）汽车零部件的成型，压力控制精度影响制品力学性能一致性。

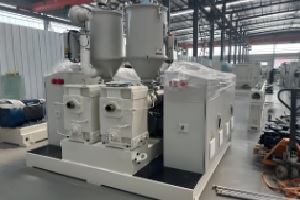

产品介绍：挤出机是塑料和橡胶加工中最基本的设备，通过螺杆旋转产生的压力和剪切力，将固体物料熔融塑化并连续定量地从机头模具挤出成型。按螺杆数量分为单螺杆挤出机、双螺杆挤出机和多螺杆挤出机。单螺杆用于普通管材、型材、片材生产；双螺杆用于混炼、造粒和PVC制品加工；同向双螺杆主要用于改性造粒，异向双螺杆用于型材挤出。

挤出机核心参数包括螺杆直径（20-400mm）、长径比L/D（25-40：1）和螺杆转速（最高1200rpm）。高效屏障螺杆和分离型螺杆设计提高了塑化质量和产量。机筒加热采用铸铝加热器或陶瓷加热圈配合风冷或水冷系统。新型挤出机配备电磁感应加热，比传统电阻加热节能30-50%。熔体齿轮泵安装在机头前，用于稳定输出压力和计量。

挤出生产线由挤出主机、模具、定型装置、冷却水槽、牵引机和切割/卷绕机构成。壁厚在线监测系统（超声波或激光测厚）可实时调整工艺参数。共挤技术可将多种材料复合挤出（如PVC发泡共挤、多层薄膜）。智能挤出系统集成工业物联网，实现能耗监控、预测性维护和生产数据追溯。国产挤出机最大产量已达3000kg/h以上。

产品介绍：切胶机是橡胶加工前处理设备，用于将大块天然橡胶或合成橡胶（如烟胶片、标准胶）切成便于称量和投料的小胶块，是密炼生产线的前端配套设备。按结构分为龙门式切胶机、单刀式切胶机和旋转式切胶机。龙门式切胶机适用于硬胶（如烟胶），液压驱动，切刀宽度400-1000mm，裁切力50-200吨。

单刀式切胶机采用下切式结构，胶料放置在送料平台上，液压缸驱动切刀垂直下落完成切割，每分钟可切8-12次。旋转式切胶机通过旋转刀盘将胶条切成颗粒，适合高含胶率的软胶。切胶机配备安全光幕和双手启动按钮，符合安全标准。刀片采用高硬度工具钢（Cr12MoV或SKD-11），淬火硬度达HRC58-62，可修磨多次使用。

大型切胶机配备自动送料装置和称重系统，可将胶块按设定重量切割，直接投入密炼机。液压系统采用低噪音柱塞泵和插装阀，工作压力25-32MPa。节能型切胶机采用伺服电机驱动油泵，非切割时段电机处于零转速。智能切胶机具备故障自诊断和远程维护功能。橡胶企业通过切胶机与密炼机联控，实现上料自动化，缩短生产辅助时间30%。

产品介绍：破碎机（粉碎机）是塑料和橡胶回收利用的核心设备，用于将废料、次品、浇口料、大块胶料破碎成小块或颗粒，便于重新造粒或直接回用。按结构分为爪刀式破碎机、片刀式破碎机、强力破碎机、单轴撕碎机和双轴撕碎机。破碎能力从50kg/h到3000kg/h不等，广泛用于注塑、吹塑、挤出等工艺的废料回收。

爪刀式破碎机采用动刀与定刀交错排列，适合破碎硬质塑料（如ABS、PC、尼龙）和厚壁制品。片刀式破碎机采用V型斜刀设计，切削阻力小，适合破碎软质塑料（如PE薄膜、PP编织袋）。单轴撕碎机配备液压推料系统和筛网，可处理大块机壳和管材。静音破碎机在料斗和机箱内加装隔音棉，噪音降至80分贝以下。

破碎机刀片采用DC53或SKD-11高硬度合金钢，热处理后硬度HRC58-62，可修磨多次。安全装置包括电流过载保护、开门停机保护及急停按钮。智能破碎机可连接自动输送带和金属分离器，实现连续自动化进料。模块化筛网设计（孔径4-30mm）可快速更换。中央破碎系统适用于大型工厂，通过管道将破碎料输送到集中料仓，减少人工搬运和粉尘污染。

产品介绍：炼胶机是橡胶加工的基础设备，用于将生胶与配合剂（硫磺、炭黑、促进剂等）混合均匀，是橡胶混炼工序的核心装备。按工作方式分为开放式炼胶机（开炼机）和密闭式炼胶机（密炼机）。开炼机通过两个相对旋转的辊筒对胶料进行剪切和挤压，适合小批量、多品种生产；密炼机在密闭混炼室内通过转子搅拌完成混炼，生产效率高、劳动强度低。

密炼机由混炼室、转子、压料装置和卸料装置组成，工作容量从1.5L到650L。切线型转子适合天然胶和通用橡胶，啮合型转子适合合成橡胶和混炼质量要求高的配方。密炼机配备温度控制系统（冷却水循环）和能量监控系统，通过输入能量控制混炼终点。上辅机系统自动称量和投送炭黑、油料和粉料，实现标准化、自动化混炼。

开炼机辊筒直径160-660mm，辊面长度400-2800mm，采用钻孔或沟槽式辊筒强化冷却。辊筒轴承由尼龙瓦升级为滚动轴承，摩擦阻力减小、能耗降低。液压调距装置替代手动调距，提高操作安全性和精度。炼胶机向大型化（1000L密炼机）、智能化（混炼工艺专家系统）和节能化（伺服控制）发展。全套炼胶设备包括密炼机、开炼机、胶片冷却线和胶料检查系统。

产品介绍：压延机是将塑料或橡胶物料通过两个或更多个反向旋转的辊筒间隙，压制成一定厚度和宽度的薄膜或片材的设备。按辊筒数量分为两辊、三辊、四辊压延机，四辊压延机（倒L型或Z型）生产精度最高。压延产品包括PVC透明膜、人造革、地板革、橡胶输送带覆盖胶和轮胎帘布挂胶。

四辊压延机由四个辊筒（编号#1-#4）组成，物料依次通过#1-#2、#2-#3、#3-#4辊隙，产品从#3-#4辊隙输出。辊筒采用合金冷硬铸铁或锻造合金钢，表面硬度HS68-74，镜面抛光（Ra≤0.05μm）。辊筒中高度设计（Crown）补偿辊筒在压力下的弯曲变形，确保片材横向厚度均匀。辊筒温度由高精度导热油恒温控制系统调节，温差±1℃。

压延生产线包括密炼机、开炼机、挤出喂料机、过滤机、压延主机、引离辊、压花装置、冷却辊组、测厚仪、切边机和收卷机。全自动厚度控制系统（ATC）通过β射线或激光测厚仪反馈，自动调整辊隙和辊筒中高度。压延机向宽幅化（辊面宽度2-4米）、高速化（线速度150m/min）和智能化方向发展。国产四辊压延机已满足高端PVC透明膜生产要求。

产品介绍：硫化机是橡胶制品硫化成型的专用设备，通过加热和加压使混炼胶发生交联反应，获得所需的物理机械性能。按结构分为平板硫化机、框式硫化机、注射式硫化机和鼓式硫化机。平板硫化机应用最广，用于生产密封圈、垫片、胶板、胶鞋底等；轮胎硫化机（B型、A型）专门用于轮胎硫化。

平板硫化机由上固定板、下活动板、加热板和液压油缸组成。加热方式有蒸汽加热（大型）和电加热（中小型），热板温度均匀性±2℃。液压系统采用双作用油缸，工作压力15-30MPa，合模力50-10000吨。真空平板硫化机在合模后抽真空，消除制品气泡，适用于高档精密橡胶制品。注射硫化机将胶料从料筒注入模腔，适合大批量、复杂制品生产。

自动硫化机配备自动加料、自动启模和自动顶出装置，结合机械手实现全自动生产。硫化参数（温度、压力、时间）由PLC控制，可储存上百个配方。节能型硫化机采用伺服泵控技术，较传统定量泵节能40-60%。轮胎硫化机采用胶囊硫化和氮气硫化工艺，提高生产效率。轮胎企业广泛应用的液压硫化机相比机械式硫化机精度更高、能耗更低。

产品介绍：定型机是纺织和化纤生产中的关键后处理设备，用于消除纤维或织物内部应力、稳定尺寸、改善手感并赋予特定性能。按处理对象分为化纤丝定型机（真空定型机、热定型机）、织物定型机（针板拉幅定型机）和纱线定型机。化纤丝定型工序能使卷曲定型，减少收缩率，保证纱线质量一致性。

真空调湿定型机专为涤纶DTY丝设计，在真空和高温蒸汽条件下处理丝饼，箱内温度均匀（±2℃），处理时间2-4小时，能降低丝饼内应力、降低沸水收缩率。卧式圆筒型结构采用双层不锈钢保温层，开门方式为快开门或液压开门。针板拉幅定型机用于织物定型，通过轨道带动针板链将织物横向拉幅，配合热风循环加热，可调节织物幅宽和纬向密度。

连续式热定型机适用于涤纶短纤维丝束，采用红外或热风加热，处理温度180-220℃。定型机控制系统由PLC和人机界面组成，可编程存储多种定型工艺（温度曲线、处理时间、真空度）。节能型设备通过换热器回收废气热量预热新鲜空气，节省能耗30%。配备蒸汽消音器和废水回收装置，符合环保要求。定型质量直接影响下游织造和染色效果。

产品介绍：打磨机（砂光机）是塑料和木材制品的表面处理设备，用于清除制品表面毛刺、飞边、流痕，提高表面光洁度。按结构分为手动打磨机、台式砂带机和自动打磨线。自动打磨机广泛用于注塑件（如汽车内饰件、手机外壳）的表面精加工，配套机器人或输送带实现流水作业。

砂带打磨机采用环形砂带作为磨削工具，通过接触辊和调偏装置驱动，砂带线速度15-30m/s。干式打磨配备集尘系统（滤筒除尘器或布袋除尘器），湿式打磨配备水循环系统（用于亚克力、PC等材料）。六轴打磨机器人可编程完成复杂曲面打磨，适合汽车保险杠、仪表板等大型不规则工件。浮动打磨头保持恒定接触压力，防止过磨或欠磨。

行星式打磨机适用于圆柱形制品（如辊筒、管材）的外圆打磨。输送带式自动打磨机用于连续生产平板和方料。磨削参数（砂带粒度80-800目、进给速度、打磨压力）由PLC控制。国产打磨设备配置自动砂带更换和砂带清洁装置，降低人工干预。噪音控制在85分贝以下，防护罩门加装安全开关。打磨质量直接影响喷涂或电镀等后续工序的附着力。

产品介绍：螺杆挤压机是化纤纺丝生产线的核心设备，将聚合物切片或熔体通过螺杆旋转产生的剪切和压力，使其熔融塑化并连续、均匀地向纺丝箱体输送。按螺杆数量分为单螺杆挤压机和双螺杆挤压机。单螺杆挤压机结构简单、性价比高，应用最广；双螺杆挤压机混合效果好，适合改性纤维和母粒添加。

挤压机由电机、减速箱、螺杆和机筒组成。螺杆直径30-200mm，长径比24-35：1，分为加料段、压缩段和计量段。新型螺杆设计包括屏障螺杆、分离型螺杆和混炼元件，提高塑化质量。机筒分段电加热（铸铝或电磁加热）和水冷却，各区温度独立控制，温差±1℃。熔体压力传感器和温度传感器实时监控工艺稳定性，通过PLC自动调整螺杆转速。

纺丝级挤压机配备熔体过滤器，过滤精度20-50μm，连续切换式双过滤器设计可不中断生产更换滤网。高压熔体齿轮泵安装于挤压机和纺丝箱体之间，用于消除熔体压力波动。国产螺杆挤压机最大产量可达1000kg/h，适用于涤纶、锦纶、丙纶和氨纶等多品种纤维生产。节能型挤压机采用永磁同步电机驱动，比异步电机节能10-15%。

产品介绍：喷丝机（纺丝机）的核心功能是将聚合物熔体或溶液通过喷丝板挤出形成细流，经凝固冷却后形成初生纤维。按纺丝工艺分为熔融纺丝机、干法纺丝机和湿法纺丝机。熔融纺丝机用于涤纶、锦纶、丙纶等热塑性纤维，干法/湿法用于腈纶、氨纶、芳纶等。喷丝板是核心部件，孔径0.1-0.8mm，孔数从几十到上万孔。

熔融纺丝机由纺丝箱体、计量泵、喷丝组件、冷却吹风装置和上油装置组成。纺丝箱体采用联苯汽相加热或电加热，温度波动±1℃，熔体经计量泵精确分配至各喷丝位。侧吹风或环吹风系统将冷却风（20-25℃）均匀吹向丝束，风速0.3-1.0m/s可调。上油装置采用油轮上油或油嘴喷油，均匀施加纺丝油剂，降低摩擦、集束性好。

喷丝机的自动化程度不断提升，自动铲板机器人可定时清洁喷丝板表面，减少碳化物堵塞。组件自动更换系统实现不停机换喷丝板。在线监控系统检测每根丝的张力、断丝等质量参数，通过图像识别实现自动报警。国产喷丝机最大纺丝速度达6000m/min（涤纶FDY），可生产单丝纤度0.3-10dtex的纤维。喷丝机向多孔、高密度、高精度方向持续发展。

产品介绍：纺丝机是化学纤维生产的核心设备，将聚合物熔体或溶液通过喷丝孔挤出并固化形成连续长丝。广义的纺丝机包括熔融纺丝机、干法纺丝机、湿法纺丝机和静电纺丝机等类型。化纤纺丝机通常指熔融纺丝生产线，包括螺杆挤压机、纺丝箱体、喷丝组件、冷却系统和卷绕机整套装备。

高速纺丝机（POY）的纺丝速度3200-4000m/min，采用全自动卷绕头，丝饼自动生头和自动落筒。纺丝机位距（两个纺丝位中心距）800-1600mm，每面可设4-12个纺丝位。侧吹风空调系统保持恒定风温、风湿和风速，确保冷却均匀。纺丝油剂系统精确施加油剂，油剂浓度和上油率在线监测。纺丝过程中通过超声波或激光技术在线检测单丝数量、粗细和断丝。

FDY纺丝机将纺丝和牵伸一体化，通过热辊牵伸和定型，纺丝速度5000-6000m/min。先进纺丝机配备DCS控制系统，全流程工艺参数（温度、压力、速度、张力）集成监控和自动调节。纺丝机向高纺速（8000m/min）、多头纺（每面16个丝饼）和自动化（AGV搬运丝饼）方向发展。国产大型纺丝生产线单线产能达3-5万吨/年，达到国际先进水平。

产品介绍：切断机是将化学纤维连续丝束或塑料条切割成预定长度短纤维的设备，是短纤维生产线中的关键后处理设备。按切刀形式分为旋转滚筒式切断机、往复式切断机和旋切式切断机。旋转滚筒式应用最广，适合高产连续性生产，切断长度4-150mm可调，生产能力100-3000kg/h。

旋转滚筒式切断机由喂入辊、压辊、滚筒刀盘和底刀组成。丝束经喂入辊输送至滚筒刀盘，刀盘上镶嵌数百片弧形切刀，与底刀配合完成切割。切刀材质为高速钢或硬质合金，单片寿命500-1000吨产量。切断长度通过更换不同槽距的滚筒或改变牵引速度调节。纤维束切断精度±0.5mm，粉末率控制在0.5%以下。配备吸尘装置及时吸走切断产生的粉尘。

切断机前设置张力控制系统，确保丝束张力稳定，切断长度均匀。金属探测器安装在丝束入口，防止金属异物损坏切刀。快换刀盘机构可在30分钟内完成刀盘更换，减少停机时间。自动化切断线集成纤维束自动输送、切断、筛分和打包。国产切断机最大幅宽600mm，适用于涤纶、锦纶、丙纶、腈纶和粘胶短纤维生产。切断质量直接影响下游非织造布和纺纱的均匀性。

产品介绍：加弹机（假捻变形机）是将涤纶、锦纶等预取向丝（POY）通过假捻变形工艺加工成低弹丝（DTY）的专用设备。加弹工艺赋予纤维蓬松性、弹性和卷曲感，广泛用于服装面料、针织布、袜子等纺织品。加弹机按结构分为叠盘式摩擦假捻机和皮圈式假捻机，叠盘式主流机型适用于细旦丝，皮圈式用于中粗旦丝。

加弹机工艺流程：POY丝经过第一加热箱加热软化（170-190℃），通过假捻器加捻并冷却定型，再经第二加热箱热定型消除残余扭转应力，最后卷绕成DTY丝饼。关键部件包括加热箱（热箱）、冷却板、假捻器、摩擦盘（陶瓷或聚氨酯材质）和卷绕装置。三轴摩擦假捻器（1-7-1轴配置）是核心，摩擦盘材质和表面光洁度直接影响假捻效率。第一热箱温度精确控制（±1℃），采用联苯汽相加热或电加热。

高速加弹机的机械速度可达1000-1200m/min，工艺速度600-800m/min。锭数从144锭到384锭，满足不同产能要求。自动化加弹机配备在线张力监控系统，实时检测每锭丝的张力变化，发现异常自动报警或停机。自动落筒换筒系统减少人工操作。加弹机向节能化（电加热替代汽相加热）、智能化和长锭数方向发展，国产加弹机性能已接近国际先进水平。

产品介绍：叠丝机是短纤维生产后处理工序的重要设备，用于将牵伸后的纤维丝束通过多层叠合制成一定宽度的层叠丝帘，便于后续卷曲和切断工序均匀喂料。叠丝机按结构分为平台式叠丝机和辊筒式叠丝机。主要功能是将多股丝束在宽度方向均匀铺展开，形成厚度均匀、宽度一致的丝帘，消除牵伸产生的丝束不匀。

平台式叠丝机通过往复摆动导丝器将丝束呈波浪形铺放在移动输送平台上，丝束层数由摆动速度与平台速度的比例决定，可叠2-8层。辊筒式叠丝机采用多组倾斜排列的导丝辊，利用丝束与辊面的摩擦力差异实现丝束在宽度方向上的均匀展开。叠丝宽度可调（400-1200mm），适应不同规格的卷曲机入口。叠丝机前后设置张力控制系统，确保丝束张力恒定。

先进叠丝机配备光电检测系统，实时监测叠丝宽度和层数均匀性，通过伺服电机自动调节摆丝速度。喷雾加湿装置可根据纤维品种施加适量水雾，提高丝束集束性。叠丝机与牵伸机、卷曲机联机运行，速度自动匹配。国产叠丝机线速度可达200m/min，处理丝束总旦数100-500万dtex。叠丝质量直接影响卷曲均匀性和切断后短纤维的品级率。

产品介绍：卷曲机是短纤维生产线后处理工序的核心设备，用于给纤维丝束赋予永久性机械卷曲，提高纤维的抱合力和蓬松性，便于后续纺纱和非织造加工。按结构分为填塞箱式卷曲机和齿轮式卷曲机。填塞箱式应用最广，适合涤纶、锦纶、丙纶、腈纶和粘胶短纤维，卷曲数6-18个/25mm可调。

填塞箱式卷曲机由上卷曲辊、下卷曲辊、卷曲箱和加压装置组成。丝束进入卷曲辊对之间的钳口，通过上下辊挤压和摩擦力送丝，在卷曲箱内挤压形成折叠状卷曲。卷曲箱由可调节间隙的两块侧板构成，箱内压力由背压板或液压装置控制，改变卷曲深度和卷曲数。卷曲辊表面为径向沟槽或人字纹沟槽，材质为碳化钨涂层或工具钢淬火，硬度HRC60-65。

卷曲机与叠丝机、热定型机、切断机联线运行，线速度50-250m/min。自动化卷曲机通过变频电机和PLC调节卷曲辊转速、卷曲箱压力和背压，实现工艺参数自动跟踪。蒸汽或热水预热装置可提高丝束温度，改善卷曲效果（尤其适用于玻璃化转变温度高的涤纶）。国产卷曲机处理能力最大可达600万dtex，卷曲均匀性CV值小于5%，满足中高档短纤维生产要求。

产品介绍：卷绕机是化纤长丝生产的最终设备，将纺丝机出来的连续长丝卷绕成具有一定形状、密度和长度的丝饼，供后续加弹、织造或外销。按卷绕速度分为常规卷绕机（1000-2500m/min）、高速卷绕机（3500-6000m/min）和超高速卷绕机（6000-8000m/min）。高速卷绕机广泛用于涤纶、锦纶POY和FDY生产线。

高速卷绕机由横动机构、接触辊、筒管架、卷装成形系统和自动落筒装置组成。横动机构采用精密槽筒或旋转拨叉片，导丝器往复运动将丝线交叉铺放在筒管表面。接触辊由电机驱动，以恒定线速度旋转并压紧丝饼，保证卷装硬度均匀。卷装成形系统控制丝饼端面锥度（平头锥或双锥面），防止塌边。自动生头装置通过吸枪和生头程序完成上丝，自动落筒装置实现满卷丝饼的自动卸下和空筒管装载。

先进卷绕机采用伺服电机独立驱动横动和卷绕，相比机械传动式卷绕机能耗低、维护简单。在线张力控制系统和丝饼直径检测保证卷装成型质量。国产卷绕机已达12头/面（每面卷绕12个丝饼），丝饼重量可达15kg，卷绕速度6000m/min。全自动卷绕机与AGV小车联机，实现无人化搬运。卷绕质量（张力均匀性、卷装成型、退绕性能）直接影响下游加工效率和产品质量。
